Isogrid-Strukturen

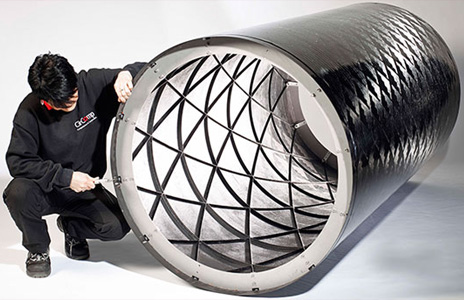

CirComp Produkte IsoGrid

FilaWin® - Überzeugende Alternativen

Die auf Basis der FilaWin®-Faserwickeltechnologie entwickelte Fertigungstechnik eröffnet effizientere Herstellmöglichkeiten. Insbesondere die Herstellung kohlenstofffaserverstärkter Fachwerkstrukturen, auch Isogrid-Strukturen genannt, stellen eine Alternative zu herkömmlichen Fachwerkstrukturen dar.

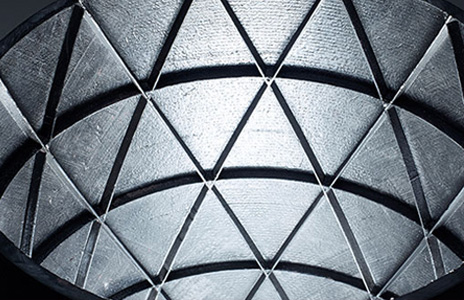

Isogrid-Strukturen bestehen aus dreieckig angeordneten Rippen mit Knotenpunkten zur Verteilung der Lasten. Dieses Design ist auch ohne die angeschlossene Außenhaut eine in sich sehr stabile Konstruktion.

CirComp Produkte Rotorarmierung

Herausragendes Leichtbaupotenzial

Im Anschluss an die Herstellung der Isogrid-Fachwerkstruktur im FilaWin®-Faserwickelverfahren lässt sich die Außenhaut sehr effizient im gleichen Fertigungsschritt, ebenfalls im FilaWin®- Faserwickelverfahren, an die kontinuierlich kohlenstofffaserverstärkten Rippen anschließen und es entsteht eine Isogrid-Struktur mit herausragendem Leichtbaupotential.

Das Faserwickelverfahren ist im Vergleich zu herkömmlichen Fertigungsverfahren weniger Material- und Arbeitsintensiv und somit sehr effizient. Kraftübertragungspunkte zur Befestigung von Nachbar- und Sekundärbauteilen lassen sich integrieren.

CirComp Produkte IsoGridBike

Flexible Designmöglichkeiten

CirComp ist es gelungen die Ausbildung der Knotenpunkte weiter zu entwickeln und Fertigungsverfahren zur Herstellung von Fachwerkstrukturen im Faserwickelverfahren zu etablieren.

Das Isogrid Design Handbook, NASA-CR-124075 stellt am Beispiel einer Raketenstruktur die hohe Effizienz einer dreieckig versteiften Isogrid-Struktur dar. Das Potenzial derartiger Leichtbau-Fachwerkstrukturen ist vielfältig und liegt beispielsweise im Bereich der Fertigung von Flugzeugstrukturen, Satelliten-Strukturen, Helikopter-Strukturen (Tailboom), Walzen und Wellen, Roboterarmen, Kragarmen, unbemannten Tauchfahrzeuge (Unmanned underwater vehicle, UUV) und unbemannten Luftfahrzeugen (Unmanned aerial vehicle, UAV).

Video IsoGridBike auf YouTube ansehen
